Для воздушных линий электропередачи А, АC

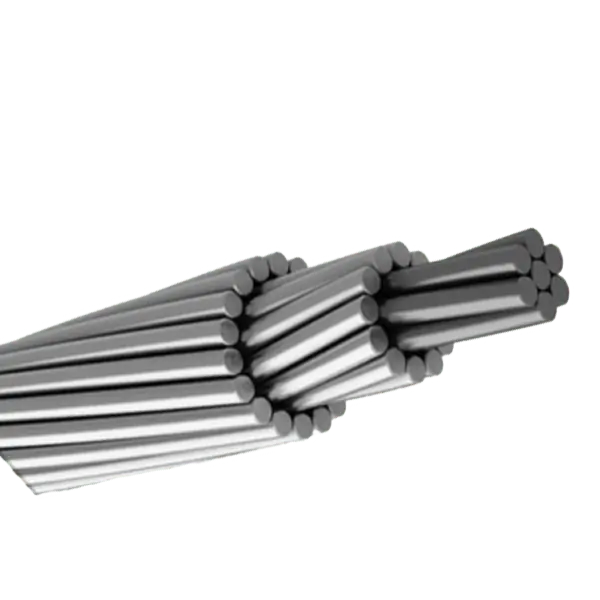

Конструкция алюминиевых проводов

Алюминиевые провода состоят из скрученных алюминиевых проволок. В проводах марки АС все межпроволочные пространства, кроме поверхности, заполнены нейтральной смазкой с высокой термостойкостью.

Материалы:

• смазка нейтральная нагревостойкая;
• алюминий содержания 99,5; 99,7%.

Указания по монтажу и эксплуатации

Длительно допустимая рабочая температура проводов не должна превышать 90°C.

Характеристики материалов:

Параметры	Проволока Алюминиевая	Смазка
Удельное электрическое сопротивление постоянному току при 20 °С, ОМ·мм2/м, не более	0,028264	—
Температурный коэффициент электросопротивления при неизменной массе, на 1 °С	0,00403	—
Временное сопротивление разрыву, МПа (Н/ мм2)	160-195	—
Температура каплепадения смазки, °С, не ниже	—	105

Характеристики алюминиевых проводов:

Номинальное сечение, мм2	Диаметр провода, мм	Электрическое сопротивление 1 км провода постоянному току при 20°С, 0м, не более	Разрывное усилие провода, Н, не менее	Расчетная масса 1 км провода марки А, кг
16	5,1	1,8007	3021	43
25	6,4	1,1498	4500	68
35	7,5	0,8347	5913	94
50	9	0,5784	8198	135
70	10,7	0,4131	11288	189
95	12,3	0,3114	14784	252
120	14	0,2459	19890	321
150	15,8	0,1944	24420	406
185	17,5	0,1574	29832	502
240	20	0,1205	38192	655
300	22,1	0,1	47659	794
350	24,2	0,0833	57057	952
400	25,6	0,074	63420	1072
450	27,3	0,0642	71856	1206
500	29,1	0,0576	80000	1378
550	30,3	0,0529	89760	1500
600	31,5	0,0491	95632	1618
650	32,9	0,045	104575	1771
700	34,2	0,0417	112725	1902
750	35,6	0,0386	119584	2062
